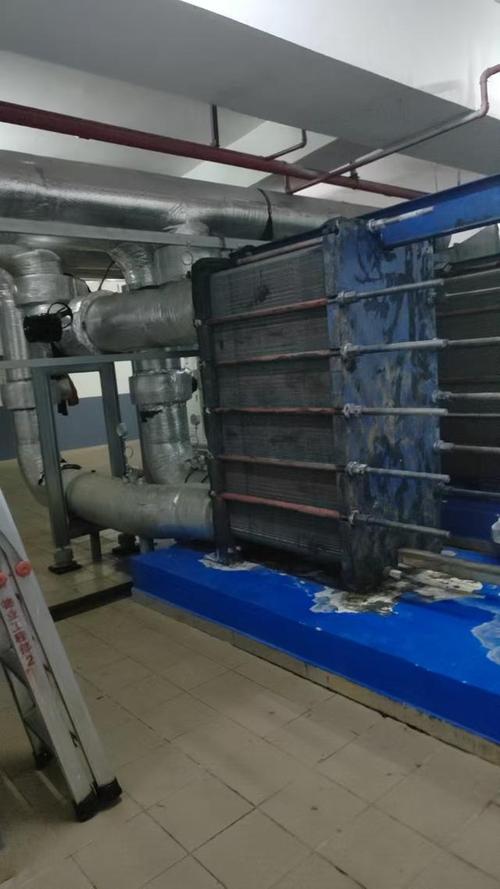

板式换热器常见故障、解决方法及组装指南

板式换热器作为一种高效、紧凑的换热设备，广泛应用于暖通空调、化工、食品、电力等领域。在长期运行中，由于操作条件、介质特性或维护不当，会出现各种故障。正确的组装是保证其性能和安全的关键。本文将系统介绍板式换热器的常见故障与解决方法，并详细说明组装步骤与注意事项。

一、板式换热器常见故障与解决方法

1. 外漏

现象：板片间或板片与压紧板之间出现渗漏。
原因：
- 夹紧尺寸过大或过小（螺栓松动或过紧）；
- 密封垫圈老化、破损或错位；
- 板片变形或裂纹；
- 压力、温度骤变导致密封失效。
解决方法：
- 按制造厂提供的夹紧尺寸重新均匀紧固螺栓，切勿单侧过紧；
- 更换老化或破损的密封垫圈，确保安装到位；
- 检查板片，若变形或裂纹需更换；
- 操作中避免急剧的温度和压力波动。

2. 内漏（串液）

现象：两种介质混合，出口浓度或温度异常。
原因：
- 板片有裂纹或穿孔（腐蚀、疲劳）；
- 密封垫圈损坏导致介质从垫圈处串通；
- 板片安装顺序错误，未按流程布置。
解决方法：
- 对板片进行着色渗透检测或打压试验，找出缺陷板片并更换；
- 更换损坏的密封垫圈；
- 严格按照换热器流程图重新组装板片。

3. 压降增大

现象：进出口压差明显升高，流量减少。
原因：
- 板片间通道结垢、堵塞；
- 介质中杂物积聚；
- 板片组装顺序错误或垫圈突出阻碍流道。
解决方法：
- 拆卸清洗板片，采用化学清洗或机械清洗（注意保护板片）；
- 在进口加装过滤器，定期排放杂物；
- 检查板片排列，更换变形垫圈。

4. 换热效率下降

现象：出口温度达不到设计要求。
原因：
- 板片结垢导致传热系数降低；
- 板片数量不足或流程组合不合理；
- 内漏导致介质混合；
- 蒸汽或热源压力不足。
解决方法：
- 定期清洗板片，保持传热面清洁；
- 根据工况校核换热面积，必要时增加板片；
- 排查内漏并修复；
- 检查热源参数，调整至设计值。

5. 密封垫圈脱落

现象：垫圈从板片沟槽中脱出。
原因：
- 垫圈老化失去弹性；
- 安装时粘接剂失效；
- 板片变形或沟槽有杂质；
- 运行温度超过垫圈耐温极限。
解决方法：
- 更换垫圈，采用原厂推荐粘接剂重新粘接；
- 清洁板片沟槽，确保无油污和杂质；
- 选用耐温等级更高的垫圈；
- 避免超温运行。

6. 板片腐蚀

现象：板片出现点蚀、均匀减薄或应力腐蚀裂纹。
原因：
- 介质具有腐蚀性，选材不当；
- 氯离子含量过高引发不锈钢应力腐蚀；
- 流速过低导致沉积物下腐蚀；
- 电化学腐蚀。
解决方法：
- 根据介质特性选用合适的板片材质（如钛、哈氏合金等）；
- 控制介质中氯离子浓度，避免超限；
- 保持合理流速，减少沉积；
- 采用阴极保护或添加缓蚀剂。

二、组装板式换热器

板式换热器的组装质量直接影响其密封性和换热效率。以下是标准组装流程及注意事项：

1. 组装前准备

仔细阅读制造厂提供的组装图或流程组合图，明确板片数量、排列顺序、密封垫圈位置。
检查所有板片和垫圈：板片应无变形、裂纹、孔洞；垫圈应完好、有弹性，且与板片沟槽匹配。
清洁板片和垫圈，去除油污、杂质；检查板片挂孔和定位槽是否完好。
准备合适的紧固工具（扭矩扳手或液压扳手）和夹紧尺寸表。
确认框架、压紧板、螺栓等部件无损伤。

2. 放置板片与垫圈

首先将固定压紧板固定在支架上。
按照组装图，从固定压紧板开始依次放置板片。通常板片人字形波纹方向应交替排列（若用于特殊流程需按图安装）。
安装密封垫圈：将垫圈嵌入板片周边沟槽内。对于粘接式垫圈，需使用专用粘接剂，并保证粘接牢固；对于卡扣式垫圈，确保卡扣完全卡入沟槽。
每安装一块板片，需检查垫圈是否安装到位，不得有扭曲、脱落。
注意板片角孔周围垫圈的位置，确保介质不会串通。

3. 交替放置与对齐

将第二块板片翻转180°（根据需要）放在第一块上，使垫圈彼此贴合。通常采用“ABAB”交替排列方式，但对于多流程设计，需按照流程图进行特殊排列。
确认所有板片角孔对齐，保证流道畅通无错位。
安装过程中随时检查垫圈是否移位，必要时用橡胶锤轻敲板片边缘使其贴合。

4. 安装活动压紧板与紧固螺栓

所有板片安装完毕后，装上活动压紧板。
插入螺栓，并用手均匀拧上螺母，确保活动压紧板平行于固定压紧板，不得倾斜。
使用扭矩扳手，按照对角交叉顺序逐步、均匀紧固螺栓。每次紧固至额定扭矩的1/4～1/3，分多次进行，直至达到制造厂规定的夹紧尺寸（测量板片组的总长度或两压紧板间距）。
在紧固过程中，随时测量夹紧尺寸，严防单侧过紧导致板片变形或垫圈损坏。
